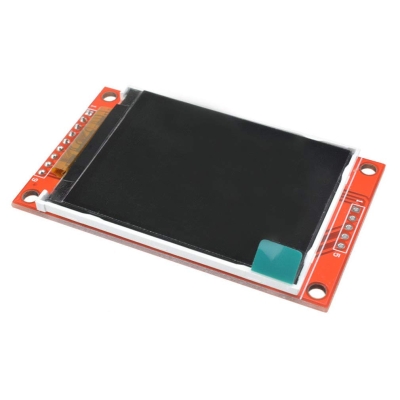

2.2 inch TFT Display 240*320 pixels - ILI9341
240*320 pixels
Spanning(voeding en signaal): 3.3V
Afmetingen: 67 x 40 x 7mm (gesoldeerde pin headers niet meegerekend)
Werkt met SPI
Met ingebouwde SD-kaart lezer(apart aansluiten op SD kaart pinnen)
Mogelijkheid om SPI flashchip(alleen 3.3V) te solderen bij U3
Driver: ILI9341 (of compatible)
Pin description for SD card and SPI flash pins:
SD_CS: Chip select signal (for SD card)
SD_MOSI: SPI MOSI signal (for SD card and SPI flash chip)
SD_MISO: SPI MISO signal (for SD card and SPI flash chip)
SD_SCK: Clock signal (for SD card and SPI flash chip)
F_CS: Chip select signal (for SPI flash chip)
Note: The SPI pins for the display and the SD cards SPI flash chip work at 3.3V. So use a level converter if
necessary.
The display can be used with Arduino together with the Adafruit ILI9341 library. (requires the Adafruit GFX Library)This library can be downloaded in the Arduino IDE.
